如今接线端子排是用于连接线路的一种电器连接器，起着信号（电压电流）传导的作用，且还能让接线显得美观，便于日后维护。那么对于新手来说怎么看端子排接线图，下面置恒卓能小编就为大家简单介绍一下。

端子排接线图怎么看

接线端子排，一般而言用数字英文，或拼音字母数字的方式，来标注其型号、尺寸和端点数量，也有用于表明接线端口，如下图所示：

1、x0是端子号，其中1-13是端子序号。

2、左列sa控制开关、km接触器、ka继电器，24v电源，pa是输入端。

3、右列1007-pt-是线号、rvv4*1.5代表电缆4颗1.5平方、rvvp8*1.0代表屏蔽线8颗1平方线、终到dcs控制系统；rvvp2*1代表屏蔽线两颗一平方线到液位传感器（有正负端）。

4、传感器是输入线号，其他信号可能是反馈给dcs，也有可能是dcs驱动执行和指示。

扩展资料：

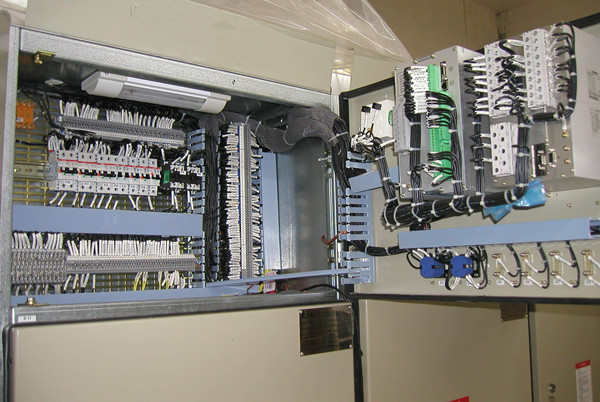

接线端子排的单位是“位”，一个接线位就是1“位”。一般而言所谓的表格就是接线端子的序号，这些序号在不同的运用场合有不同的定义。“节”和“位”是一样的意思，叫法不同而已。“组”是由“节”组成的。一般而言的端子有2位、3位、4位、6位、12位等等，这是按数量分的。按容量分有：10a、20a、40a等等。电力电子配接线中，凡屏内设备与屏外设备相连接时，都要通过一些专门的接线端子，这些接线端子组合起来，便称为端子排。

以上就是端子排以及如何看懂端子排图的介绍，而这里有端子排需求的用户，可咨询置恒在线客服mm人员哟，源头厂家，质优物廉！
